تصریح

تکنیکی معیار

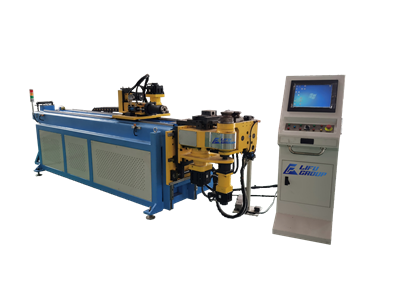

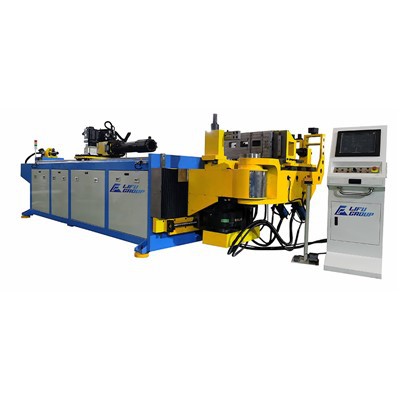

ہمارا مصر دات پائپ بینڈر سچے آل راؤنڈر ہیں۔ ہماری اعلی کارکردگی کی حد کی مشینیں تمام معیاری مواد جیسے ایلومینیم ، ٹائٹینیم ، مصر ، اسٹیل اور سٹینلیس سٹیل سے بنی 273 ملی میٹر کے زیادہ سے زیادہ قطر کے ساتھ نلیاں موڑ سکتی ہیں۔ بدیہی سی این سی کنٹرول کی بدولت ، وہ عالمگیر استعمال اور خاص طور پر صارف دوست کے لئے موزوں ہیں۔ ہماری سنگل اسٹیک ٹیوب موڑنے والی مشینوں کے ذریعہ استعمال ہونے والے مادی دوستانہ سرد موڑنے کا عمل خاص طور پر تیز اور توانائی سے موثر مینوفیکچرنگ کو یقینی بناتا ہے اور اس کا مواد کی ساختی حالت پر عملی طور پر کوئی اثر نہیں پڑتا ہے۔ اس سے یہ ممکن ہوتا ہے کہ مختصر سائیکل کے اوقات میں بغیر کسی ویلڈ کے یہاں تک کہ تین جہتی ٹیوب سسٹم تیار کرنا ممکن بناتا ہے۔ ہم ہر سسٹم کے لئے لوازمات کی ایک نفیس ، ماڈیولر طور پر ترتیب دینے والی رینج بھی پیش کرتے ہیں۔

cla کلیمپ ڈائی ، پریشر ڈائی اور مینڈریل پر مکمل طور پر ہائیڈرولک تحریک۔
pip دستیاب پائپ شکل: گول ، مربع ، مستطیل ، انڈاکار ، ٹھوس بار ، دیگر پروفائلز
دستیاب پائپ میٹریل: اسٹیل ، سٹینلیس ، ایلومینیم ، ٹائٹینیم پیتل وغیرہ۔
Japan جاپان اومرون انکوڈر سے آراستہ موڑنے کی درستگی اور استحکام کو یقینی بناتا ہے۔

*ہمارے کھوٹ پائپ بینڈر کے تمام برقی اجزاء عالمی شہرت یافتہ برانڈز سے حاصل کیے جاتے ہیں ، کابینہ IP65 کے مطابق ہے۔

*سی ای اور یو ایل اسٹینڈرڈ کے مطابق

*خودکار مشین چکنا کرنے والے نظام کے ساتھ

*خودکار مینڈریل چکنا کرنے والے نظام کے ساتھ۔

ریمارکس:

1. ڈیزائن پر مسلسل بہتری کے بارے میں ، مذکورہ بالا وضاحتیں بغیر کسی اطلاع کے تبدیل ہونے کے تابع ہیں۔

2. آپ کو تازہ ترین تفصیلات کی تفصیل کے ساتھ مناسب ماڈل کی سفارش کرنے کے لئے سیلز سے رابطہ کریں

ڈاؤن لوڈ، اتارنا ٹیگ: ایلائی پائپ بینڈر ، چین کھوٹ پائپ بینڈر مینوفیکچررز ، سپلائرز ، فیکٹری

تکنیکی پیرامیٹرز

سی این سی ٹیکنیکل پیرامیٹرز
ماڈل	یونٹ	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
زیادہ سے زیادہ موڑنے کی گنجائش	ملی میٹر	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
گول ٹیوب/سٹینلیس سٹیل ٹیوب	ملی میٹر	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
مربع ٹیوب/دھات	ملی میٹر	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
کے لئے زیادہ سے زیادہ موڑ بیرونی قطر ادائیگی (اپنی مرضی کے مطابق کیا جاسکتا ہے)	ملی میٹر	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
موڑنے والا رداس	ملی میٹر	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
موڑنے والے رداس رینج/ مربع ٹیوب	ملی میٹر	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
موڑنے والے زاویہ کی حد	ڈگری	190	190	190	190	190	190	190	190	190	190	190	190
r1 ~ r2two-layer r زیادہ سے زیادہ dfference r 1- r2	ملی میٹر	20	50	50	65	75	85	85	100	130	145	170	180
زیادہ سے زیادہ موثر فاصلہ	ملی میٹر	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
ورک بینچ اونچائی (سڑنا مرکز سے زمین کی اونچائی)	ملی میٹر	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
مولڈ سینٹر لائن اونچائی	ملی میٹر	22	30	28	40	50	55	65	80	90	120	165	185
موڑنے [DOB] رفتار	ڈگ/سیکنڈ	220	220	160	105	100	75	75	75	70	38	38	28
موڑنے (ڈوب\|sccuracy	ڈگری	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
کھانا کھلانا [DBB] رفتار	ملی میٹر/سیکنڈ	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
کھانا کھلانا (DBB] درستگی	ملی میٹر	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
ٹرانسٹر ٹیوب\|POB) رفتار	ڈگ/سیکنڈ	300	300	300	200	200	200	200	200	200	90	90	90
ٹرانسٹر ٹیوب [POB] درستگی	ملی میٹر	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Hvdraulic Svstem موٹر	کلو واٹ	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
مشین کی چوڑائی	ملی میٹر	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
مشین کی چوڑائی	ملی میٹر	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
مشین کی لمبائی	ملی میٹر	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
مشین وزن	کلوگرام	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000

کھوٹ پائپ موڑنے والا

ریمارکس:

تکنیکی پیرامیٹرز
